Ручное включение насоса перед каждым открытием крана неудобно и опасно для оборудования: частые пуски перегревают обмотки, работа без воды разрушает крыльчатку и уплотнения, а перепады давления вызывают гидроудары. Автоматика решает три задачи — поддерживает стабильное давление, защищает насос от «сухого хода» (если такая функция предусмотрена) и сокращает число пусков, продлевая ресурс двигателя.
Два типовых решения
Система с гидроаккумулятором и реле давления — классика для круглогодичного проживания: она обеспечивает плавное изменение давления и минимум включений насоса, что заметно продлевает его ресурс.
Система без гидроаккумулятора, по протоку — компактный вариант для сезонного использования, полива или для обустройства временного водопровода на даче или стройплощадке.
Компания «ДЖИЛЕКС» предлагает оба варианта: механическое реле давления РДМ-5, электронный Блок автоматики и Блок автоматики PREMIUM, а также готовые узлы КРАБ и КРАБ-Т, которые объединяют реле, гидроаккумулятор и фильтр в одном комплекте. Полный ассортимент — в каталоге автоматики компании «ДЖИЛЕКС», там же — гидроаккумуляторы и фильтры грубой очистки.
Схема с гидроаккумулятором
Сборку начинают сразу с насоса, за которым по ходу движения воды монтируют обратный клапан. После него устанавливают узел автоматики с реле давления, манометром и гидроаккумулятором, а фильтр грубой очистки ставят после автоматики. От узла труба уходит в дом.
Обратный клапан обязателен: без него вода стекает обратно и насос включается каждые 10–20 секунд. Фильтр устанавливают после автоматики, чтобы при его засорении на реле не снижалось давление насоса. На вход реле подаются фаза и ноль («L» и «N»), с выходных клемм «Насос» — на кабель насоса.
Схема без гидроаккумулятора (по протоку)
Здесь реле и гидроаккумулятор заменяет один электронный блок автоматики: он ставится после насоса и обратного клапана, а фильтр грубой очистки устанавливается после автоматики. От выхода блока вода идёт сразу к потребителю — без промежуточного бака. Блок автоматики монтируется строго вертикально. Стартовое давление настраивается рукояткой (у Блока автоматики PREMIUM) или задаётся заводскими установками (у Блока автоматики).
Как устроено реле давления РДМ-5
Реле давления РДМ-5 — двухконтактный коммутатор, срабатывающий от давления воды: мембрана под напором воды перемещает шток, который замыкает или размыкает электрическую цепь. Внутри корпуса — две регулировочные гайки. Большая задаёт давление включения: при снижении давления ниже этой отметки контакты замыкаются и насос запускается. Малая определяет разницу между давлением включения и отключения, то есть давление отключения равно давлению включения плюс эта разница.
Заводские установки реле давления РДМ-5: включение около 1,4 бар, отключение около 2,8 бар; рабочий диапазон давления — 1–5,5 бар. Устройство не имеет защиты от «сухого хода» — если она нужна, эту функцию стоит искать в электронных блоках автоматики.
Роль гидроаккумулятора
Гидроаккумулятор — стальной баллон с резиновой мембраной: в одной полости — сжатый воздух, в другой — вода. При работе насоса мембрана растягивается и воздух сжимается, при остановке — вытесняет воду в систему. За счёт этого при открытии крана вода сначала расходуется из гидроаккумулятора, давление падает медленно, и насос не запускается при каждом мелком водоразборе; заодно гидроаккумулятор сглаживает гидроудары и оставляет небольшой запас воды при отключении электричества.
Настройка реле давления РДМ-5 шаг за шагом
Настройку проводят при работающей системе, манометр обязателен.
- Сначала проверяют давление воздуха в гидроаккумуляторе: насос отключён, вода слита, а через ниппель измеряют давление — оно должно быть на 0,2–0,3 бар ниже желаемого давления включения (например, для давления включения 2 бара накачивают до 1,7–1,8 бар).
- Заводские настройки реле давления РДМ-5: давление включения — 1,4 бар, давление отключения — 2,8 бар.
- Давление включения настраивают большой гайкой: вращением по часовой стрелке давление повышают, вращением против часовой стрелки — понижают, а давление отключения смещается пропорционально.
- Разницу между давлением включения и отключения настраивают малой гайкой — чем больше разница, тем реже пуски, но тем заметнее перепад напора в кранах; обычно ориентируются на диапазон 1,2–1,6 бар.
- Наконец систему проверяют в работе: кран открывают на максимум, и насос должен включиться при давлении включения и отключиться при давлении отключения; если включения слишком частые, разницу между давлением включения и отключения увеличивают, но не более чем до 2 бар.
Для дома с постоянным проживанием обычно выставляют давление включения 2,0–2,5 бар, давление отключения 3,5–4,0 бар; для дачи и полива — давление включения 1,5 бар, давление отключения 2,8 бар. Это ориентиры, а не жёсткая норма — итоговые цифры зависят от насоса и точек водоразбора.
Как выбрать блок автоматики или реле давления
- Максимальный коммутируемый ток устройства — с запасом выше номинального тока насоса (у реле давления РДМ-5 это 5 (10) А).
- Диапазон регулировки давления — учитывается при выборе устройства с учётом рабочих параметров системы.
- Защита от «сухого хода» — обязательна для скважин с нестабильным дебитом: если насос качает быстрее притока, без такой защиты он способен сработать «на сухую» и выйти из строя.
- Задержка отключения — нужна для проточных схем без гидроаккумулятора, чтобы насос не отключался мгновенно при закрытии крана.

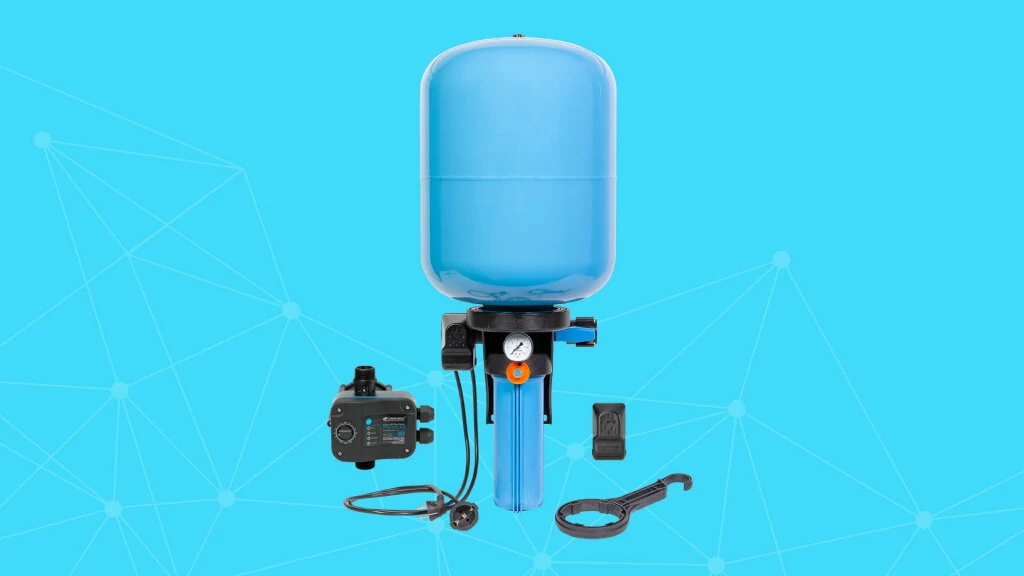

Для 1–2 человек обычно достаточно бака 24–50 л с реле давления РДМ-5, для дома с ванной и стиральной машиной — от 80–100 л. Если нужно готовое решение без отдельного подбора компонентов, проще взять КРАБ или КРАБ-Т — гидроаккумулятор, реле и фильтр уже собраны в одном узле.
Частые ошибки монтажа
| Ошибка | Последствие |
|---|---|
| Нет обратного клапана | Вода уходит обратно, насос включается каждые 10–20 с, контакты реле подгорают |
| Фильтр засорился | На реле приходит не полное давление насоса. Реле не отключает насос, и он продолжает работать при закрытом кране, без водоразбора. Это приводит к перегреву и может вызвать выход насоса из строя |
| Занижено сечение кабеля (особенно на глубине от 30 м) | Падение напряжения, перегрев, сбои автоматики |
| Реле установлено в сыром месте без защиты | Окисление контактов, выход электроники из строя |
| Давление в баке не проверяется после монтажа | Мембрана перерастягивается, эффективность бака падает |
| Слишком малая дельта (менее 1 бар) | Частые включения, ускоренный износ реле и двигателя |
Давление воздуха в гидроаккумуляторе проверяют и при необходимости подкачивают до значения на 0,2–0,3 бар ниже давления включения. Мембрану осматривают, если есть доступ, — трещины и деформация требуют замены. Фильтр грубой очистки очищают от осадка, а электрические соединения проверяют на нагрев и подгорание клемм.
Рекомендации по выбору
Для скважины с постоянным дебитом и круглогодичным проживанием обычно берут реле давления РДМ-5 с гидроаккумулятором — это дешевле и проще в ремонте. Если дебит скважины нестабилен или защита от «сухого хода» критична — Блок автоматики или Блок автоматики PREMIUM. Когда не хочется отдельно подбирать реле, бак и фильтр — быстрее взять готовый «КАБ», КРАБ или КРАБ-Т. Актуальный ассортимент и характеристики — в каталоге автоматики компании «ДЖИЛЕКС».
Вопросы и ответы
Какой присоединительный размер у реле давления РДМ-5?
Внутренняя резьба 1/4″ — реле обычно накручивается прямо на пятивыводной штуцер.
Реле «дребезжит» и щёлкает на грани срабатывания — это поломка?
Не обязательно: часто причина в маленькой разнице между давлением включения и отключения или в севшем давлении воздуха в баке.
Можно ли поставить гидроаккумулятор большего объёма, чем рекомендовано?
Да, вреда не будет — насос будет запускаться реже, но после долгого простоя заполнение бака до рабочего давления займёт больше времени.
Нужно ли что-то делать с баком зимой на даче, если воду сливают?
Пустой бак от мороза не страдает. Давление воздуха в нём стоит проверить весной, перед первым запуском в сезоне.
Есть смысл ставить реле давления РДМ-5 и Блок автоматики одновременно?
Да, если требуется контроль максимального давления и защита от «сухого хода». В таком случае оба устройства могут использоваться совместно для выполнения разных функций.
