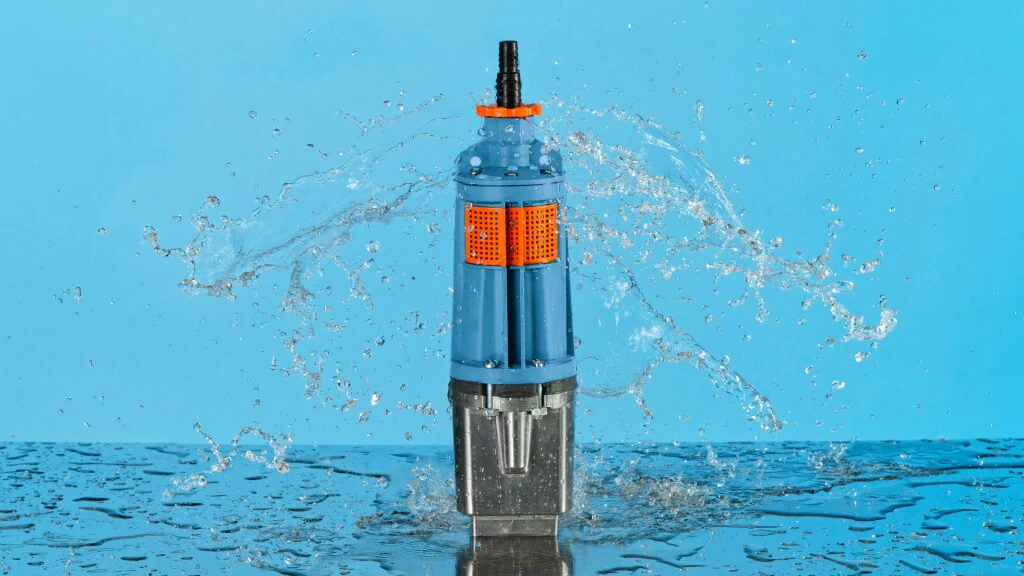

Вибрационный насос применяется для подъема воды из колодцев, открытых водоемов и накопительных резервуаров в системах частного и дачного водоснабжения. Простота конструкции, малое энергопотребление и доступная стоимость обеспечивают этому классу оборудования устойчивый спрос. Чтобы грамотно подобрать и эксплуатировать такой насос, необходимо понимать его устройство и принцип действия.
В ассортименте «ДЖИЛЕКС» есть погружные вибрационные насосы серии «КАЧАН», предназначенные для подъема воды из колодцев, накопительных емкостей и открытых водоемов — в тех источниках, где вибрационный принцип работы не оказывает негативного воздействия на их состояние.
Основные узлы вибрационного насоса
Устройство вибрационного насоса включает две части: силовую и гидравлическую.
Силовая часть представляет собой электромагнит. Он включает П-образный сердечник из пластин электротехнической стали и обмотку, которая покрыта изоляционным лаком. Сердечник размещен внутри корпуса и залит эпоксидной смолой с добавлением кварцевого песка. Смола фиксирует элементы и защищает их от воздействия воды, а песок улучшает отвод тепла.
Рабочая часть включает якорь со штоком и резиновый поршень. Якорь также выполнен из пластин электротехнической стали. К нему крепится металлический шток, на котором установлен поршень. При работе насоса шток совершает возвратно-поступательные движения и обеспечивает перекачку воды.
Внутри корпуса также установлены диафрагма и амортизатор. Они снижают вибрацию, удерживают шток в рабочем положении и препятствуют попаданию воды к электроприводу.
Основные конструктивные элементы насоса:
- корпус из алюминия или ударопрочного пластика;
- электромагнит (П-образный сердечник с обмоткой, залитый компаундом);
- якорь со штоком и резиновым поршнем;
- диафрагма (амортизатор) — резиновая мембрана;
- всасывающая и нагнетательная камеры;
- резиновые обратные клапаны.
Принцип действия вибрационного насоса
При подаче переменного электрического тока на катушку в сердечнике создается магнитное поле, которое меняет направление с частотой 50 Гц. Под его воздействием якорь попеременно притягивается к сердечнику и возвращается в исходное положение, совершая возвратно-поступательные движения.
Принцип работы вибрационного насоса для воды основан на изменении давления в рабочей камере. Когда якорь притягивается к сердечнику, шток с поршнем смещается вниз, объем камеры увеличивается и внутри создается разрежение. Вода поступает в насос через клапан. При обратном движении поршень уменьшает объем камеры и выталкивает воду в напорную магистраль. В этот момент клапан закрывается и не дает воде вернуться обратно в источник.
За счет высокой частоты колебаний формируется непрерывный поток воды. В конструкции отсутствуют вращающиеся элементы и подшипники, поэтому насос не требует смазки. Нагрев при работе минимальный, что снижает износ деталей.
Устройство вибрационного насоса с нижним и верхним забором воды
Принцип действия вибрационного насоса одинаковый для всех исполнений — различие между модификациями состоит исключительно в расположении всасывающих клапанов.
Вибрационный насос с нижним забором воды
В моделях с нижним забором воды всасывающие элементы расположены в нижней части корпуса. Такая конструкция позволяет забирать воду практически до минимального уровня, поэтому эти насосы используют при откачке и промывке скважин.
Нижнее расположение клапанов обеспечивает забор воды вместе с взвесями, что упрощает очистку источника после бурения. При обычной эксплуатации насос устанавливают на расстоянии около 1 метра от дна, чтобы снизить попадание крупных частиц. Если уровень воды опускается ниже корпуса, насос должен отключаться, поэтому в таких условиях применяют модели с защитой от перегрева.
Вибрационный насос с верхним забором воды
В насосах с верхним забором воды всасывающие отверстия расположены выше нижней части корпуса. Это снижает риск попадания песка и ила в рабочую камеру. Такие модели используют в колодцах и открытых водоемах, где на дне может накапливаться осадок.
При работе корпус насоса постоянно находится в воде, которая отводит тепло от электромагнита и выполняет функцию охлаждения. Это позволяет использовать оборудование в режиме регулярного водозабора.
Область применения и ограничения
Вибрационный погружной насос с принципом работы на электромагнитной основе применяется для:
- подъема воды из шахтных колодцев глубиной до 7-10 м;
- перекачки воды из открытых водоемов, бассейнов и накопительных емкостей;
- первичной промывки свежепробуренных скважин (в исполнении с нижним забором).
Для постоянной работы в скважине вибрационные насосы не применяют. Во время работы они создают вибрацию, которая передается на стенки скважины. Со временем это может привести к осыпанию породы и нарушению каналов, через которые в скважину поступает вода.
