Насосная станция обеспечивает автономное водоснабжение частного дома из скважины, колодца или накопительной емкости. В ее состав входят поверхностный насос, гидроаккумулятор, реле давления и манометр. Установка насосной станции требует соблюдения условий по месту размещения, параметрам источника и сборке трубопровода.
В ассортименте «ДЖИЛЕКС» представлены несколько типов насосных станций и насосов-автоматов:
- «ДЖАМБО» с гидроаккумулятором и «ДЖАМБО ПРО» с гидроаккумулятором — готовые насосные станции для автоматической подачи чистой воды из колодца, неглубокой скважины, накопительной емкости или открытого водоема. В линейке есть модели с гидроаккумуляторами на 18, 24 и 50 литров. Серия «ДЖАМБО ПРО» отличается водяным охлаждением двигателя и рассчитана на более интенсивную эксплуатацию.
- «ДЖАМБО» П-К «Комфорт» и «ДЖАМБО ПРО» П-К «Комфорт» — насосы-автоматы для повышения давления в магистральном водопроводе и подачи воды из неглубоких источников. Они применяются там, где нужно стабилизировать напор без установки классической насосной станции с большим гидроаккумулятором.

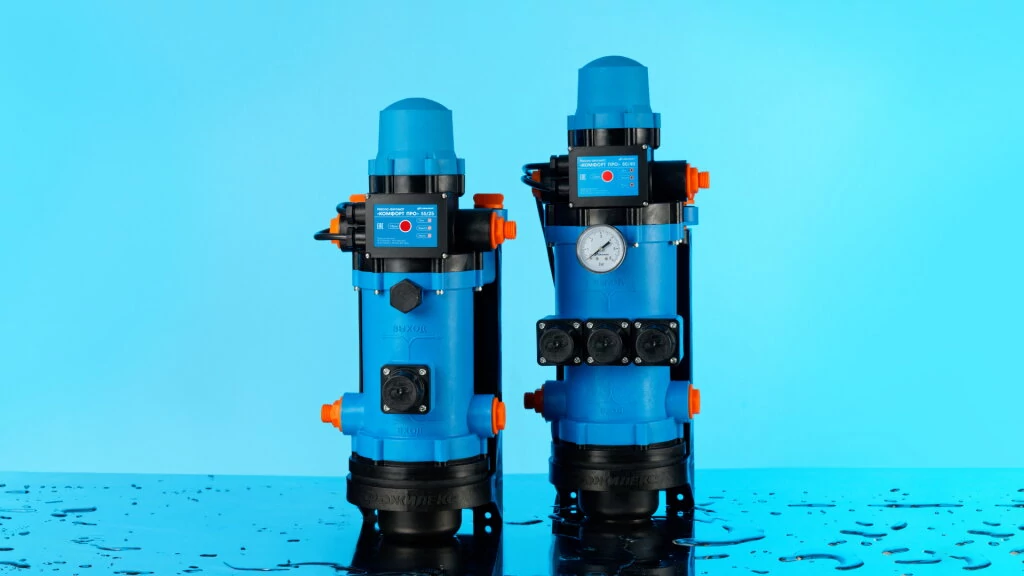

- «КОМФОРТ ПРО» — центробежные насосы-автоматы со встроенной автоматикой и клапанной системой. Они поддерживают стабильное давление и применяются для повышения напора воды в центральном водопроводе.
- «ВИХРЕВИК» с гидроаккумулятором — насосные станции вихревого типа для подачи чистой воды из колодцев, скважин, открытых водоемов, накопительных емкостей и магистральных водопроводов. Подходят для небольших систем водоснабжения с умеренным расходом воды.
Требования к месту установки
Монтаж насосной станции выполняется только в закрытом сухом помещении: котельная, подсобное помещение дома, утепленный кессон. Температура в месте эксплуатации — не ниже +2°C. Поверхностный насос не допускает работы на открытом воздухе и при повышенной влажности.
Насосная станция устанавливается на ровном горизонтальном основании. Вибрация при работе насоса передается на основание, поэтому рекомендуется крепление болтами или использование виброгасящих подкладок.
Максимальная глубина всасывания поверхностного насоса — 9 метров. Это расстояние измеряется от «зеркала воды» в источнике до насоса по вертикали. Если уровень воды в колодце опускается ниже этой отметки, стандартная насосная станция не применяется.
Схема подключения насосной станции
Схема подключения насосной станции включает следующие элементы:
- всасывающий трубопровод от источника до насоса;
- обратный клапан на конце всасывающей трубы — исключает обратный слив воды при остановке насоса;
- фильтр грубой очистки на всасывающей магистрали — защищает гидравлическую часть от механических примесей;
- напорный трубопровод от насоса к внутренней разводке дома;
- реле давления — управляет включением и отключением насоса по заданным параметрам;
- манометр — позволяет контролировать давление в системе;
- накопительный бак (гидроаккумулятор) — снижает частоту пусков насоса и гасит гидроудары;
- шаровый кран на напорной магистрали — для отключения системы при обслуживании.
Все резьбовые соединения трубопровода уплотняются льном, ФУМ-лентой или уплотнительной пастой. Подсос воздуха на всасывающей магистрали недопустим — насос теряет производительность или прекращает работу.
Как подключить насосную станцию: пошаговый порядок
Монтаж насосной станции выполняется в следующей последовательности:
Шаг 1. Подготовка всасывающей магистрали
На конец всасывающей трубы, опускаемой в колодец или скважину, устанавливается обратный клапан с сетчатым фильтром. Труба опускается ниже минимального уровня воды в источнике, но не касается дна — расстояние от дна не менее 30-50 см. Диаметр всасывающей трубы — не менее диаметра входного патрубка насоса. Уменьшение диаметра снижает производительность и увеличивает износ электродвигателя.
Шаг 2. Подключение к насосу
Всасывающая труба подключается к входному патрубку насоса через резьбовое соединение с уплотнением. Все соединения на всасывающей магистрали должны быть герметичны — любое нарушение герметичности приводит к подсосу воздуха и срыву работы насоса.
Шаг 3. Проверка гидроаккумулятора
До первого запуска проверяется давление воздуха в гидробаке. Заводское значение — 1,5 бар. Рабочее давление воздуха в гидроаккумуляторе должно быть на 0,2 бар ниже нижнего порога включения реле давления. Давление проверяется автомобильным манометром через ниппель на гидроаккумуляторе при обесточенном насосе и пустом (без воды) гидроаккумуляторе.
Шаг 4. Подключение к водопроводу
Напорный патрубок насоса подключается к внутреннему трубопроводу дома. Перед врезкой устанавливается шаровый кран — для возможности отключения станции без слива всей системы. Схема установки может предусматривать также обратный клапан на напорной магистрали — при протяженных трубопроводах или сложном рельефе участка.
Шаг 5. Первый запуск
Корпус насоса и всасывающий трубопровод заполняются водой через заливное отверстие в корпусе гидравлической части насоса. Запуск насоса без предварительного заполнения водой недопустим — «сухой ход» выводит насос из строя. После заполнения насос подключается к электросети и запускается. Вода должна появиться в системе в течение 1–2 минут. Если этого не происходит — проверяется герметичность всасывающей магистрали и наличие воды в источнике.
Шаг 6. Настройка реле давления
После выхода системы на рабочий режим настраивается реле давления. Стандартные параметры: нижний порог включения — 1,5-2 бар, верхний порог отключения — 2,5-3 бар. Разница между порогами — не менее 1 бар. Давление воздуха в гидроаккумуляторе корректируется под установленный нижний порог реле.
Защита от «сухого хода»
«Сухой ход» (работа насоса без воды) приводит к перегреву и выходу оборудования из строя. Возникает при опустошении колодца, разгерметизации всасывающей магистрали или подсосе воздуха в трубопровод. Для защиты применяются блок автоматики PREMIUM или поплавковый выключатель. Блок автоматики реагирует на отсутствие потока воды и отключает насос. Поплавковый выключатель отключает насос при падении уровня воды в источнике ниже допустимого.
Насосные станции «ДЖИЛЕКС» поставляются с настроенной автоматикой и встроенными системами защиты. Если правила установки насосной станции соблюдены, не требуется дополнительная регулировка при вводе в эксплуатацию. Периодическое обслуживание сводится к проверке давления воздуха в гидроаккумуляторе один раз в сезон и контролю состояния фильтра на всасывающей магистрали.
