Сфера применения
Обратный клапан – это запорное устройство для защиты системы водоснабжения от возможного обратного потока воды. Простыми словами, обратный клапан необходим для того, чтобы при выключении насоса вода из системы водоснабжения не сливалась обратно в скважину или колодец. Установка обратного клапана обязательна, если насос используется в системах автоматического водоснабжения.
Виды обратных клапанов
В ассортименте «ДЖИЛЕКС» есть два вида обратных клапанов – латунные и пластиковые.

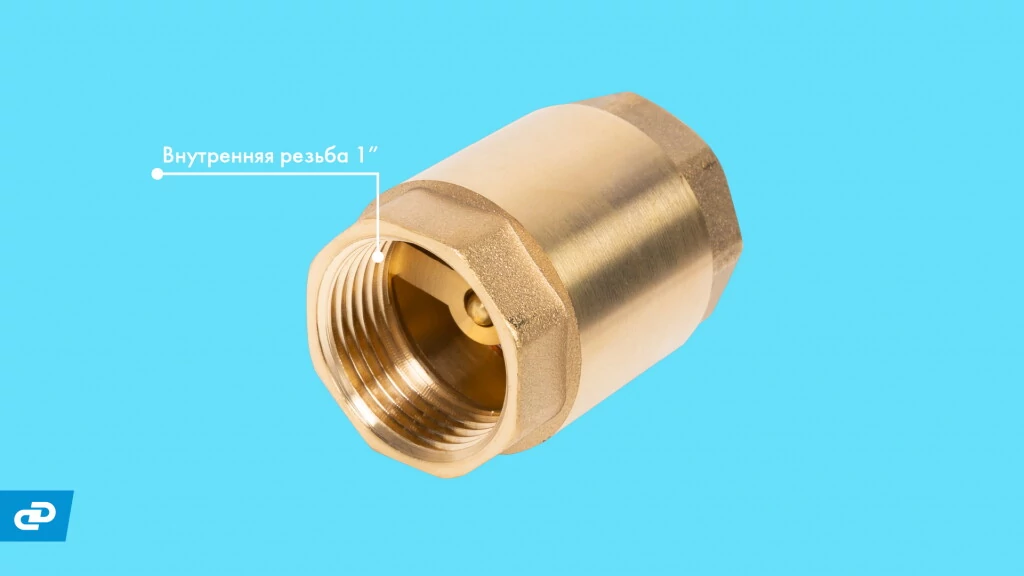

Латунные клапаны отличаются высокой механической прочностью. Для монтажа необходимы дополнительные элементы – ниппель для присоединения к насосу и муфта для трубы ПНД.
Особенностью латунного обратного клапана является то, что он создает дополнительное гидравлическое сопротивление, что снижает напорную характеристику насоса. Это следует учитывать при подборе насоса и организации системы водоснабжения.
Также некоторые типы загрязнений могут налипать с внутренней стороны корпуса и блокировать клапан в открытом состоянии, что приведет к падению давления в трубопроводе и постоянным включениям насоса.

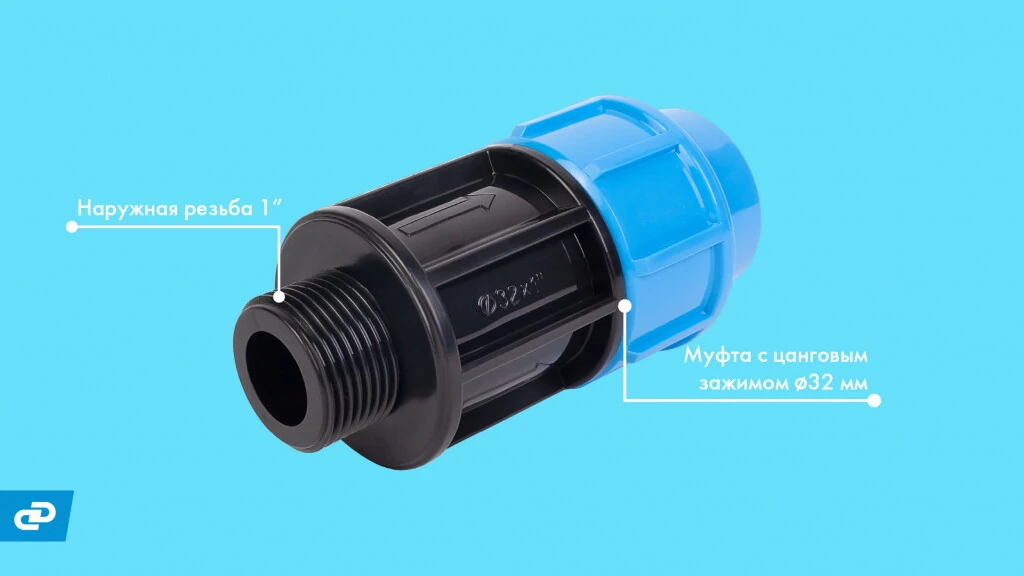

Обратные клапаны из пластика простые по конструкции, с одной стороны резьбовое соединение для подключения к насосу, а с другой стороны муфта с цанговым зажимом для трубы ПНД, к ним не прилипают никакие загрязнения и при их монтаже не нужны дополнительные детали.
В этих клапанах отсутствуют металлические части, поэтому никакая коррозия им не грозит. Также в пластиковых клапанах отсутствует пружина на запирающем штоке, это снижает гидравлическое сопротивление клапана, что облегчает работу насоса.
Где устанавливается
Обратный клапан устанавливается на выходном отверстии погружного насоса или в разрез напорного трубопровода на расстоянии не более 7 метров от выходного отверстия.
Пластиковый обратный клапан не рекомендуется устанавливать при глубине скважины более 50 метров. При большей глубине рекомендуем к установке обратный клапан из латуни.
Применение с погружными насосами
Обратные клапаны, как правило, предназначены для установки на ПНД трубу диаметром 32 мм. А для насосов с высокой производительностью, например, «ВОДОМЕТ» 110/110 в комплекте идёт латунный клапан для трубы 40 мм.
С погружными насосами «ВОДОМЕТ», «ВОДОМЕТ 3Д» и «ВОДОМЕТ» А от «ДЖИЛЕКС» в комплекте идут фирменные пластиковые обратные клапаны. На их резьбовой части имеется резиновое уплотнение, благодаря чему нет необходимости уплотнять резьбу каким-либо уплотнительным материалом (ФУМ лента, пакля), в отличие от тех, которые приобретаются отдельно. Это облегчает и ускоряет монтаж клапана. К ПНД трубе клапан монтируется при помощи надежной муфты с цанговым зажимом.
Применение с поверхностными насосами
При отсутствии обратного клапана на всасывающей магистрали очень сложно запустить поверхностный насос, если «зеркало воды» находится ниже всасывающего патрубка насоса.
При использовании поверхностных насосов обратный клапан обязателен. К примеру, если речь идет о насосах «ДЖИЛЕКС» серии «ДЖАМБО», «ВИХРЕВИК» или «КОМФОРТ ПРО» – обратный клапан устанавливается в нижней точке водозаборной магистрали, после водозаборного фильтра.
В нашем ассортименте есть решение для облегчения установки и запуска в работу поверхностных насосов:
Водозаборный фильтр со встроенным обратным клапаном ПНД 32 имеет муфту с цанговым зажимом для ПНД трубы диаметром 32 мм. Отлично подойдет для организации постоянной всасывающей магистрали из ПНД трубы. Муфта с цанговым зажимом позволяет надежно присоединить фильтр на всасывающую магистраль, исключая возможную негерметичность.
«УЖ» водозаборный фильтр со встроенным обратным клапаном имеет присоединительную наружную резьбу 1 дюйм и предназначен для подключения гибкого шланга.
