Подключение поверхностного насоса: монтаж и настройка автоматики
Поверхностный насос — удобное решение для водоснабжения дома, полива участка или перекачивания воды из колодца, скважины и накопительной ёмкости, если расстояние от оборудования до уровня воды позволяет использовать такую схему.
Сам насос устанавливают на поверхности, а к источнику прокладывают всасывающую линию. Именно её герметичность и правильная установка во многом определяют, насколько стабильно будет работать вся система.
Для поверхностных насосов важна допустимая высота всасывания — расстояние от насоса до «зеркала воды». Для конкретной модели этот параметр указан в её характеристиках. Если фактическая высота всасывания превышает допустимое значение, обычного поверхностного насоса может быть недостаточно для подъёма воды — в этом случае потребуется другое оборудование, например погружной насос или модель, конструкция которой рассчитана на большую глубину всасывания.
Что понадобится для монтажа
Комплект для обвязки в целом одинаков независимо от источника воды:
- Насос. Компания «ДЖИЛЕКС» предлагает несколько линеек под разные задачи: поверхностные насосы «ДЖАМБО» для полива и подкачки, готовые насосные станции «ДЖАМБО» с гидроаккумулятором для автономного водоснабжения дома и модели «ДЖАМБО» П-К «Комфорт» со встроенным контролем потока в магистрали и системой поддержания постоянного давления.
- Всасывающая линия — труба ПНД или армированный шланг под диаметр патрубка насоса, желательно без лишних стыков на горизонтальном участке.
- Обратный клапан с сетчатым фильтром — устанавливается на конце трубы, опущенной в воду.
- Гидроаккумулятор — объём подбирают исходя из числа точек водоразбора и характера потребления.
- Реле давления РДМ-5 и манометр.
- Расходники и крепёж — кронштейны, тройники, переходники — также в разделе комплектующих.
- Электрика — трёхжильный медный кабель, автомат защиты, УЗО, влагозащищённая розетка с заземлением.
Подготовка источника и всасывающей линии
Основные требования к всасывающей линии одинаковы для разных источников воды, но способ её организации зависит от конкретной схемы.
Обратный клапан с фильтром устанавливают на конце трубы, погруженной в воду: он не даёт воде стекать обратно после остановки насоса и защищает крыльчатку от песка и мелких частиц. Чем длиннее всасывающая линия и чем больше в ней соединений, тем выше гидравлические потери и больше потенциальных мест для нарушения герметичности. По возможности насос устанавливают ближе к источнику воды, чтобы сократить длину всасывающей линии и уменьшить эти потери.
Дальше способ опустить трубу зависит от типа источника:
Скважина. Трубу с обратным клапаном опускают ниже динамического уровня воды с запасом на сезонные колебания, устье закрывают подходящим оголовком, а при необходимости дополнительно защищают от промерзания.
Колодец. Организуется траншея ниже уровня земли (при круглогодичной эксплуатации — ниже глубины промерзания). В траншею укладывается всасывающая магистраль с проходом через стенку колодца.

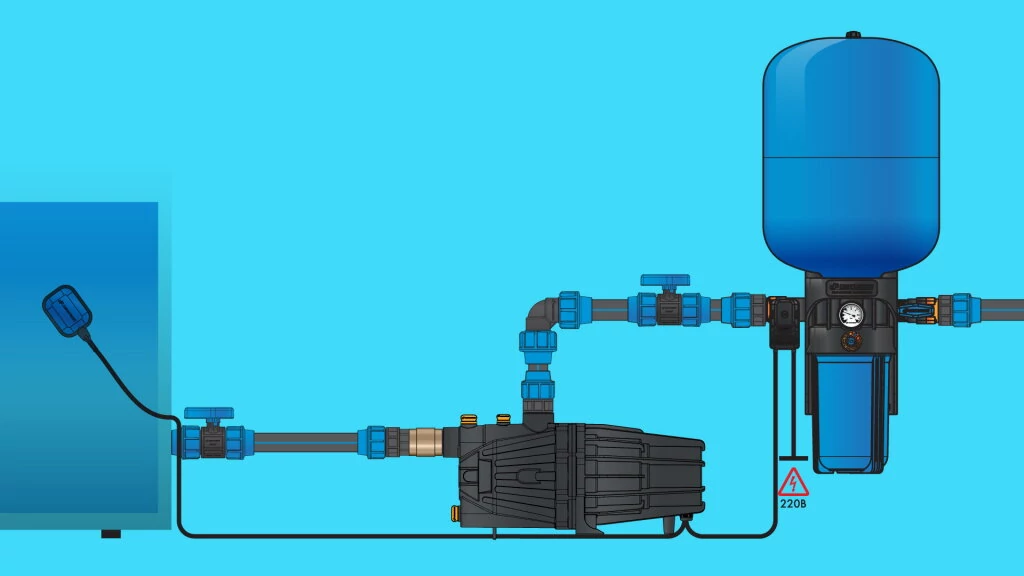

Бочка или накопительная ёмкость. Подходит переносной вариант: шланг с фильтром опускают, не доводя до дна, а уровень воды в ёмкости контролируют, чтобы насос не работал без воды.
Подключение насоса и автоматики
После того как всасывающая линия готова, переходят к напорной части — здесь монтируют элементы автоматики, которые поддерживают давление в системе и защищают насос от лишних нагрузок.
На напорной линии устанавливают необходимые элементы обвязки — реле давления, манометр и гидроаккумулятор в соответствии со схемой конкретной системы.
Для герметичности резьбовые соединения уплотняют льном или ФУМ-лентой.
Отдельно стоит настроить гидроаккумулятор. Перед подключением бака к системе воду полностью сливают и проверяют давление воздуха в пустом баке — его выставляют на 0,2–0,3 бар ниже давления включения насоса, которое будет задано на реле. Если оставить в баке давление выше порога включения реле, бак перестаёт выполнять свою функцию: насос начинает запускаться почти при каждом открытии крана, а частые пуски ускоряют износ оборудования.
Гидробак подключают к напорной линии в соответствии со схемой системы. Между баком и трубопроводом можно поставить шаровый кран для удобства обслуживания.
Для дополнительной защиты насоса используют реле или блок защиты от «сухого хода». Конкретная схема подключения зависит от типа устройства и требований производителя. Работа насоса без воды может привести к перегреву и повреждению оборудования, поэтому такой режим необходимо исключить.
Электропитание и защита
Питание подводят отдельной линией от щитка трёхжильным медным кабелем — фаза, ноль, земля. Сечение кабеля выбирают с учётом мощности конкретной модели, длины линии и требований инструкции производителя. Для защиты линии и пользователя предусматривают автоматический выключатель и УЗО с параметрами, соответствующими конкретной системе.
Для более мощных насосов может потребоваться магнитный пускатель или другое коммутационное устройство, если это предусмотрено схемой подключения. Электрическую часть системы в целом выполняют с учётом требований производителя оборудования и действующих норм электробезопасности.
Первый запуск
Перед подачей воды в дом стоит пройти по короткому чек-листу: залить насос через специальное заливное отверстие или горловину чистой водой доверху, проверить герметичность всех соединений, убедиться, что давление в пустом гидробаке настроено ниже порога включения реле, включить питание через автомат и УЗО, а затем открыть кран и дать насосу поработать несколько минут — давление должно расти стабильно, а насос — отключаться на верхнем пороге без резких скачков.
Типичные ошибки монтажа
- подсос воздуха во всасывающей линии — из-за негерметичных соединений или отсутствия обратного клапана;
- запуск насоса без предварительного заполнения водой;
- неправильная настройка давления в гидроаккумуляторе относительно порогов реле;
- превышение допустимой высоты всасывания;
- работа насоса без воды.
FAQ
Чем поверхностный насос отличается от погружного по применению?
Поверхностный насос устанавливается вне источника воды (в защищённом от попадания воды месте) и подходит для источников с небольшой высотой подъёма воды, а погружной насос работает под водой и рассчитан на глубокие скважины, где высота всасывания превышает возможности поверхностной модели.
Сколько лет служит поверхностный насос при правильной эксплуатации?
При корректной настройке автоматики и без работы всухую поверхностный насос обычно служит 7–10 лет; основная причина преждевременного износа — частые пуски из-за неверно настроенного давления в системе.
Как часто нужно обслуживать систему с поверхностным насосом после ввода в эксплуатацию?
Раз в сезон проверяют давление воздуха в пустом гидроаккумуляторе и промывают сетчатый фильтр обратного клапана, поскольку мембрана бака со временем теряет давление, а фильтр забивается взвесью из воды.
Где лучше устанавливать поверхностный насос, чтобы шум не мешал в доме?
Насос лучше размещать в отдельном техническом помещении, кессоне или в хозяйственной пристройке, а не в жилой зоне, так как поверхностный насос при работе создаёт шум.
Почему насос, который нормально работал несколько месяцев, стал часто включаться и выключаться?
Частые циклы включения после длительной нормальной работы обычно указывают на потерю давления воздуха в мембране гидроаккумулятора или на подсос воздуха через изношенный обратный клапан, а не на ошибку первоначальной настройки.
